はじめに

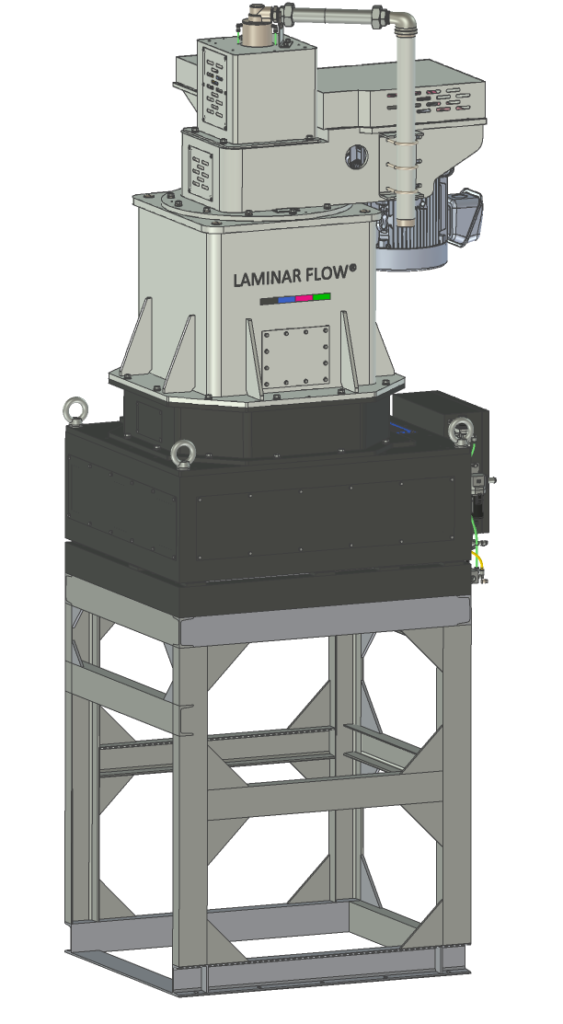

LAMINAR FLOWを「バケット台車専用架台（890W×1040L×1250H×165kg）」に取付けた場合の耐震クラス(レベル）に対する「あと施工金属拡張アンカーボルト（おねじ形）」の耐震支持について、「建築設備耐震設計・施工指針」に従って選定計算しています。
尚、アンカーボルトは、短期許容引張荷重と短期許容せん断荷重の両方で評価しますが、本例では引張が影響大なので、短期許容引張荷重で評価し、短期許容せん断荷重は割愛します。
条件
１）コンクリート強度：Fc21 N/㎟またはFc18 N/㎟
２）コンクリート厚：120ｍｍ以上
３）あと施工金属拡張アンカーボルト：サンコーテクノ株式会社 品番：BA-1210（M12）
４）埋込み長さ：50ｍｍ
５）ヘリあき寸法：150ｍｍ以上
アンカーボルト施工本数
Rf：架台の引張荷重最大となる片側に作用する引抜き力（本例の計算値）
Pa：アンカーボルトのコンクリ―ト強度に対する短期許容引張荷重（メーカー公表値）
Fc21 N/㎟ → 7.50 kN
Fc18 N/㎟ → 6.94 kN
nt：架台片側に必要とするアンカーボルト計算本数
コンクリ―強度 Fc 21 N/㎟（Fc 18 N/㎟）にアンカーボルトで施工する本数
| Rf (kN) | Pa (kN) | nt=Rf/Pa | 施工本数 | |
| 耐震クラスS | 30.90 | 7.50（6.94） | 4.12（4.45） | 5（5）×2 |
| 耐震クラスA | 15.94 | 7.50（6.94） | 2.13（2.30） | 3（3）×2 |
| 耐震クラスB | 8.48 | 7.50（6.94） | 1.13（1.22） | 2（2）×2 |
以上により、耐震クラスBの場合、コンクリート強度Fc 21 N/㎟またはFc 18 N/㎟であってもアンカーボルトを片側２本、両側で４本となり、架台四隅に４本施工すれば良い事になります。
耐震クラスの説明
| 耐震クラスＳ （震度７相当） 原子力施設や避難拠点など、震災後も即座に機能維持が必要な設備 |
| 耐震クラスA （震度６強相当） 一般的な公共施設や住宅設備など、大きな損傷を防ぐべき設備 |
| 耐震クラスB （震度６弱相当） 軽微な損傷に留めるべき一般的な設備 |
